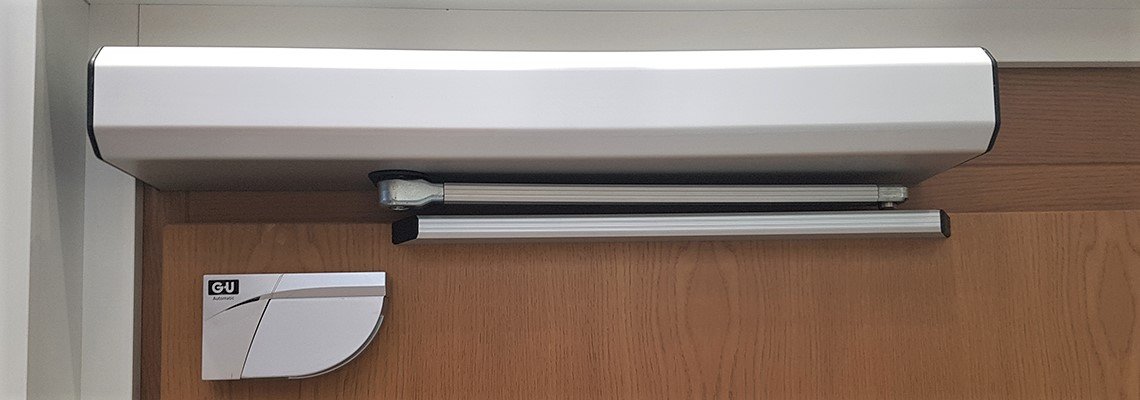

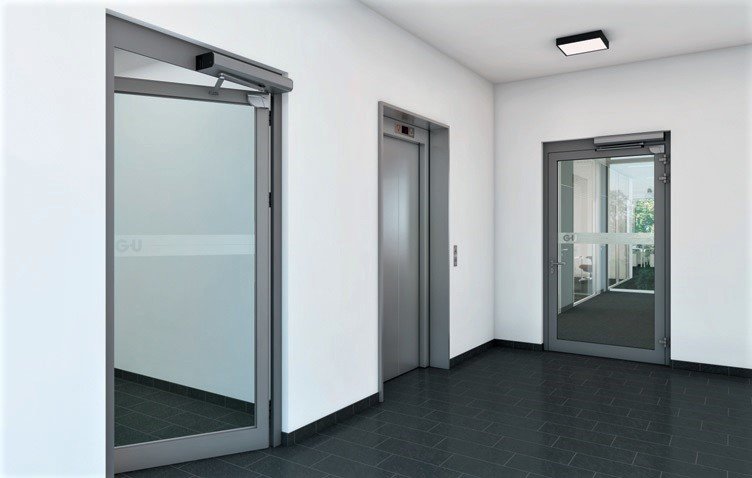

GU - DTN 80, elektromechanický systém pohonu pro klasické dveře:

  • Nový pohon pro rok 2019 nahrazující osvědčený model DTR
  • Bezhlučná automa­tizace i velkých a těžkých vnitřních a ven­kovních dveří
  • Pro­tože je pohon DTN velice tichý, najde dobré využití i v místech cit­livých na hluk
  • Požární pro­ve­dení disponuje schválením pro použití na pro­tipožární dveře až do rozpětí křídel 1400 mm
  • Je k dispo­zici s kluznou lištou v tažném nebo tlačném pro­ve­dení nebo s ramenem nůžek v tlačném pro­ve­dení k přemostění

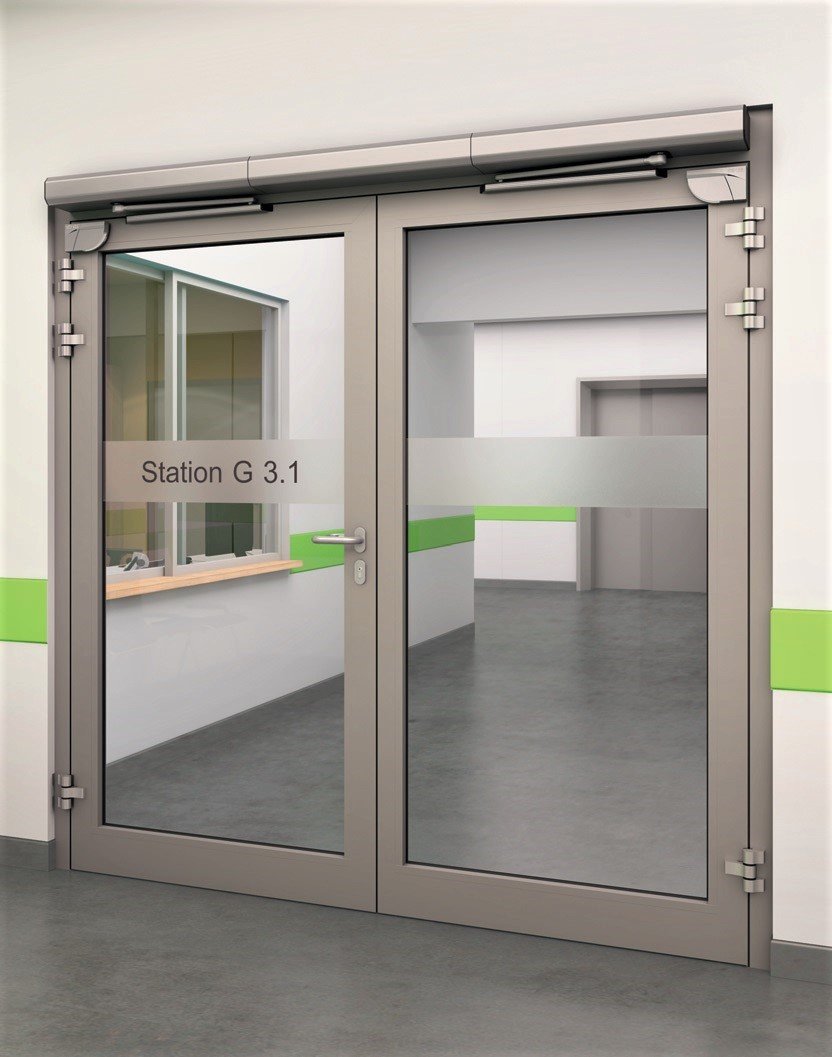

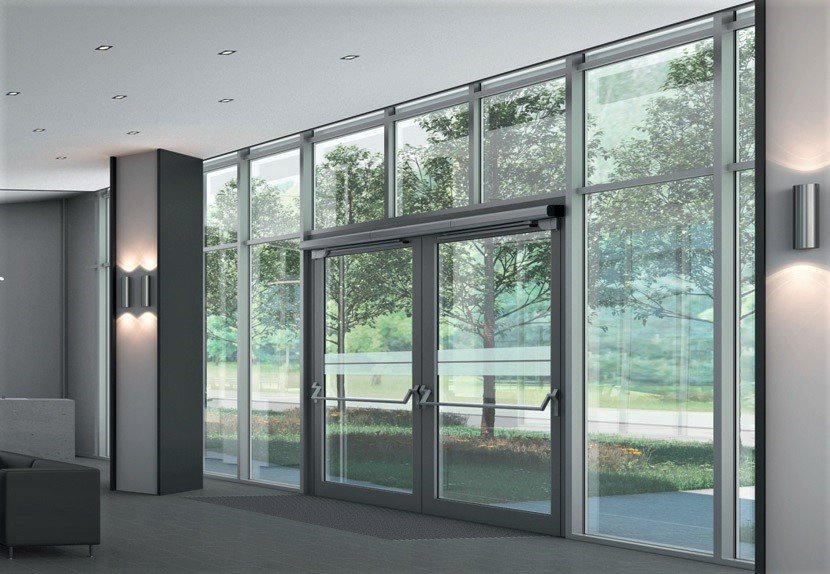

  • Dvoukřídlé dveře se pomocí inte­grované koordi­nace zavírání bezpečně a ve správném pořadí
  • Pohon lze doplnit elektromechanickým zámkem GU Secury Automatic a tím dveře zcela zabezpečit před nežádoucím vniknutím

Co Vám nabízí pohon otočných dveří DTN 80 od Gretsch­-Unitas:

  • Robustní a velmi tichý elektrome­cha­nický pohon otočných dveří
  • Ideální pro zabezpečené vstupní dveře, kde zajistí dokonalou funkčnost - dveře vždy a hlavně v tichosti zavře, bez ohledu na změnu klimatických podmínek
  • U vysokých bytových domů, kde je trvalý problém s komínovým efektem a běžný hydraulický zavírač nefunguje - DTN je spolehlivé řešení
  • Inte­grovaná koordi­nace zavírání pro použití u dveří se dvěma křídly
  • Možnost zap­nutí funkce tlaku větru
  • Možnost zap­nutí funkce push-to-go (dveře se otevřou po tlaku rukou, nebo zatáhnutím za madlo - častěji se ale používá odchodové tlačítko, nebo vnitřní radar)

Vlastnosti pohonu DTN 80:

  • Univerzální použití – pro 1- a 2-křídlové otvíravé dveře, protipožární dveře, únikové dveře, …
  • Pro hmotnost dveří až do 600 kg
  • Pro šířku křídla max. do 1600 mm
  • Patentované ukládání zpětné síly díky systému uložení dvou pružin pro efektivnější a uživatelsky nejpříjemnější zavírání
  • Užití uzavírací síly namísto koncového dorazu
  •

    Patentovaný tlumič zavírání

  • Bez proudu funguje, jako běžný zavírač dveří
  • Posilovač nastavitelný od 0 °
  • Napájení 24 V / 2,5 A pro externí komponenty
  • Vysoká dynamika
  • Mechanická koordinace pořadí zavírání křídel
  • Stavebnicový konstrukční princip
  • Díky tichému chodu vhodné pro použití v oblastech citlivých na hluk, jako např. kanceláře nebo nemocnice
  • Komfortní možnosti nastavení přímo na pohonu
  • Jednoduchá montáž
  • Dokonalý a nadčasový design
  • Přezkoušená a certifikovaná kvalita:
  • Typová zkouška TÜV podle EN 16005
  • Přezkoušeno VdS a MPA podle DIN 18263-4 / EN 1158
  • Německý institut pro stavební techniku DIBt – schválení typu konstrukce (požadované)

Funkce synchronizovaného pohonu DTR (původní model) pro 2křídlé dveře je dobře patrná na tomto videu: https://youtu.be/5GdT6BRDQeE

Více informací v oficiálním prospektu "GU DTN 80 prospekt 2019"

.jpg
.jpg
.jpg

Programové přepínače, radary a další ovládací prvky k automatickým pohonům:

  • Programové přepínače funkcí klíčové, nebo s displejem (do chráněných prostor)
  • Blokovací kontakt pasivního křídla vč. vedení - v případě otevření druhého křídla zablokuje pohon v otevřené poloze

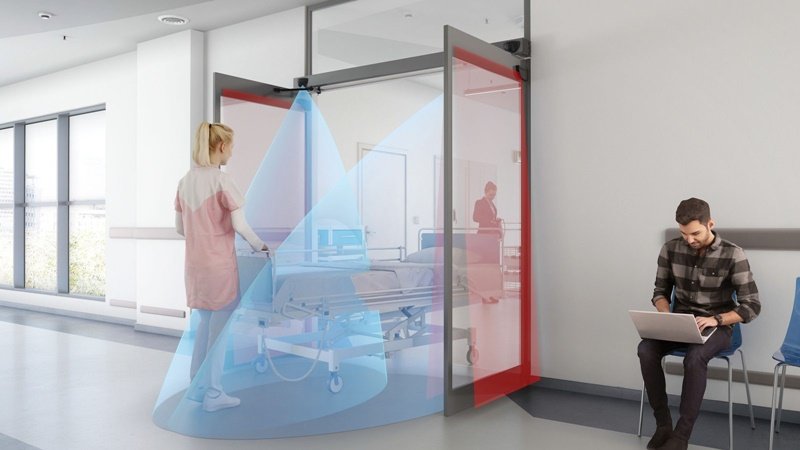

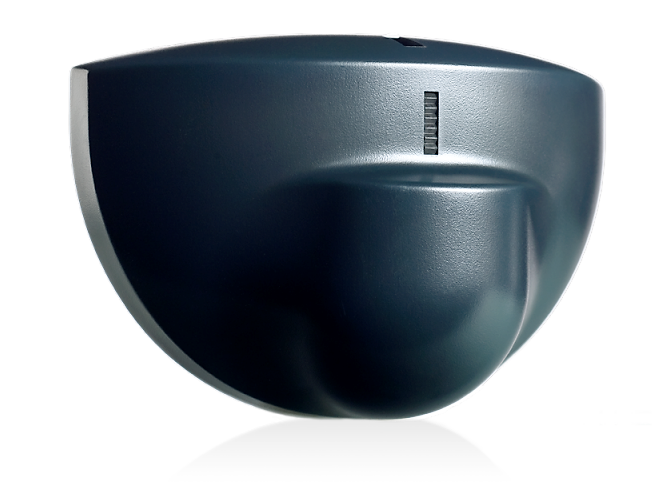

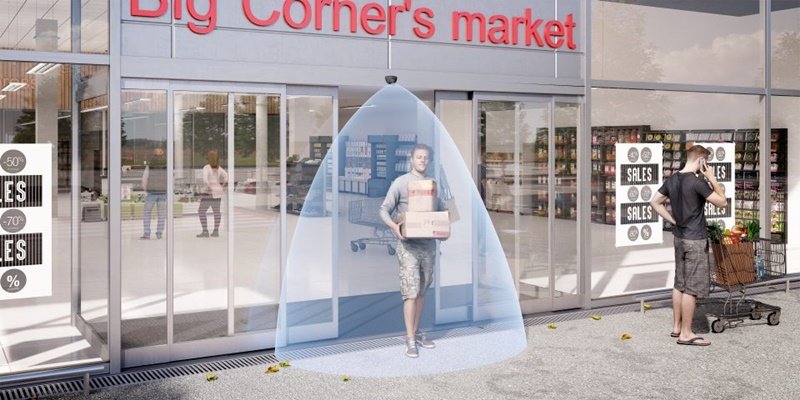

  • EAGLE - základní radar ke dveřím s automatickým pohonem – obsahuje pouze radar pro otevření

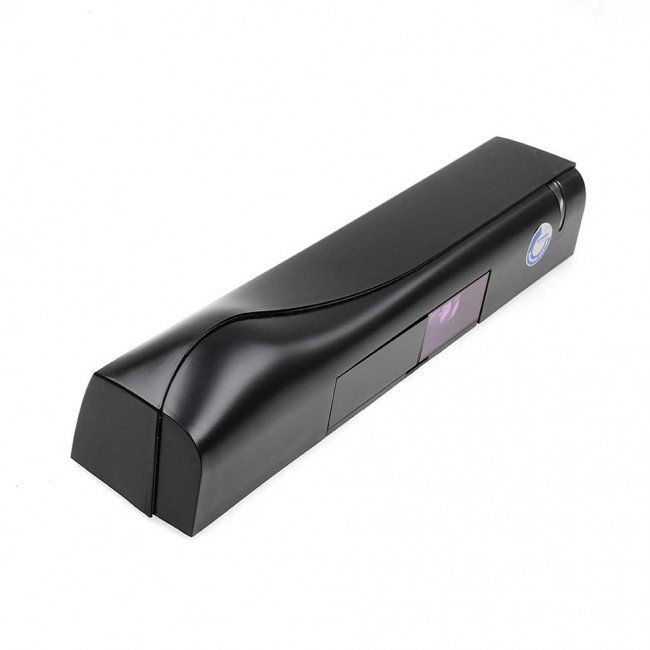

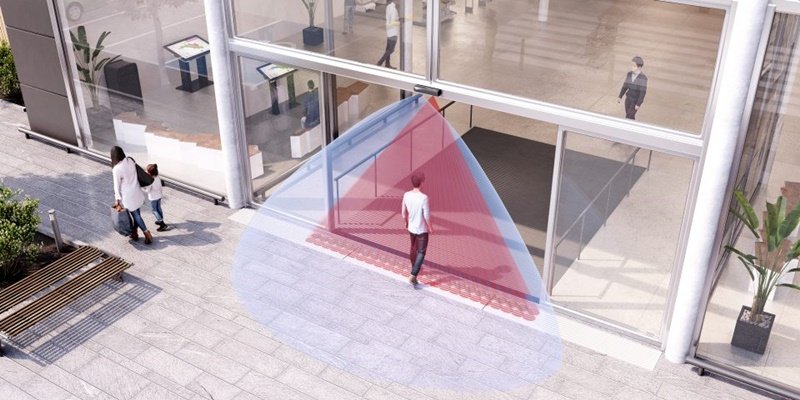

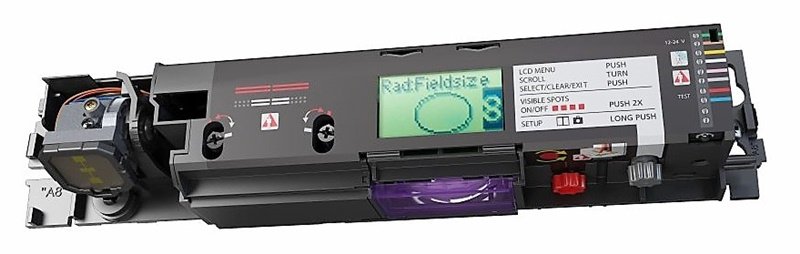

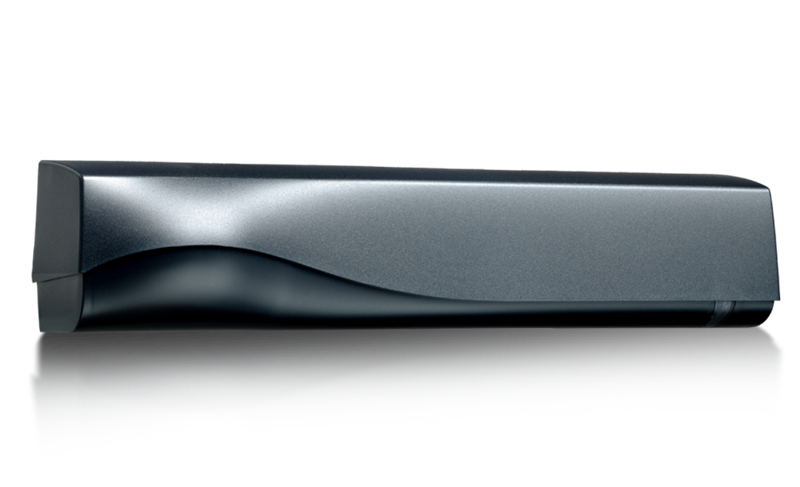

  • IXIO řady D - senzor slučuje radar pro otevření i bezpečnostní senzor prostoru zavírání dveří https://youtu.be/1ROc5wcIaRQ

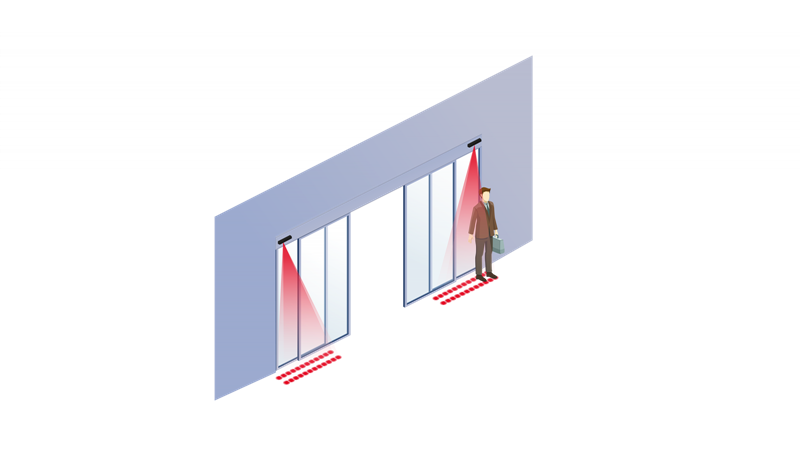

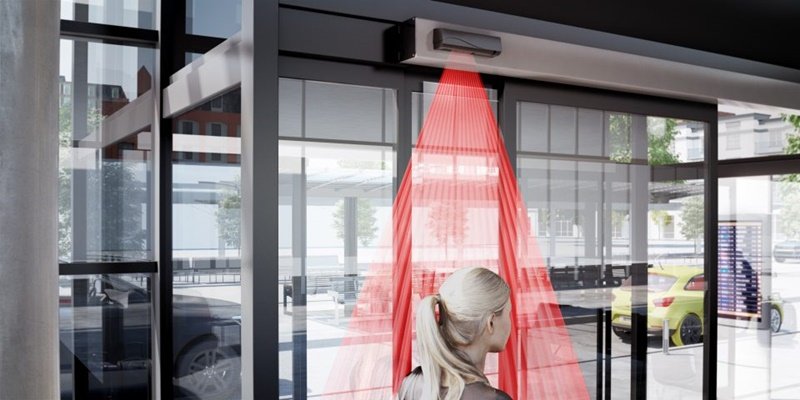

  • IXIO řady S - bezpečnostní senzor pro automatické posuvné dveře, brání přivření člověka na konci dveří při otvírání
  • Záložní zdroje zajišťující plnou funkci i při výpadku proudu
  • Modul sladění otevírání dveří osazených automatickým elektromotorickým zámkem - nejdříve odemkne zámek, pak zabere otvírač
  • Nouzové tlačítko otevření - dveře zůstanou trvale otevřené, až do odblokování
  • Magic Switch - bezdotykový spínač na omítku, reaguje na pohyb ruky 20-50cm od stěny
  • Modul pro napojení automatických dveří na EPS budovy
